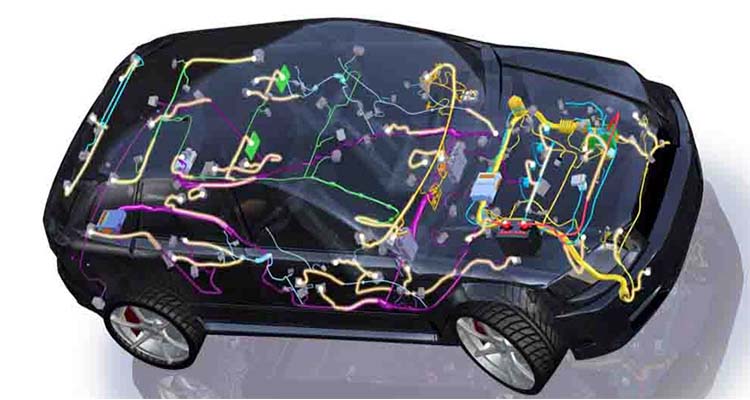

سیستم برق خودرو

سیستم برق خودرو

03 بهمن 1403

18 دقیقه زمان مطالعه

برق خودرو یکی از پیچیده ترین قسمت های خودرو می باشد که ما آن را به عنوان زیر مجموعه اتاق خودرو به حساب می آوریم، برق خودرو روز به روز گسترده تر و پیشرفته تر می شود، چون از یک طرف سیستم های جدید و متنوع بر روی خودرو قرار می گیرند و به حجم سخت افزاری و سخت افزاری برق خودرو اضافه می شود و هم صنعت الکترونیک روز به روز پیشرفته تر می شود و طبیعتا این پیشرفت، در الکترونیک خودرو نیز اثرگذار خواهد بود زیرا با پیشرفت الکترونیک، تجهیزات الکترونیکی خودرو نیز پیشرفته تر خواهند شد.

منظور از سیستم برق خودرو چیست؟ مجموعه ای از سیستم های الکتریکی و الکترونیکی که انرژی مورد نیاز خودرو را تامین می کنند، اساس سیم کشی خودرو را تشکیل می دهند. سیستم برق خودرو، بسیار گسترده و حیاتی برای انجام بخش اعظم وظایف هر خودرو می باشد.

کاربرد برق خودرو

برق خودرو زیر مجموعه ای از کابین خودرو است و یکی از سیستم های نسبتاً پیچیده اتومبیل می باشد. این سیستم هر روز در حال پیشرفت است و به طبع پیچیده تر میشود. باتری هر خودرویی قلب تپنده آن به شمار می رود و با استفاده از این امکان خودرو شما روشن می شود.

مهم ترین کاربرد برق خودرو شامل موارد زیر می باشد.

  • روشن کردن چراغ های خودرو
  • بالا و پایین کردن شیشه ها
  • استارت زدن
  • چراغ های راهنما
  • دزدگیر خودرو
  • عملکرد سوییچ خودرو
  • سیستم گرمایشی و سرمایشی

اجزای اصلی برق ماشین

  1. تولید کننده برق ماشین ( دینام)
  2. ذخیره کننده برق(باتری)
  3. توزیع کننده برق خودرو(سیم کشی)
  4. کنترل کننده سیستم برق(دکمهها و کلید ها)
  5. مصرف کننده های برق(کلیه لوازم برقی خودرو)

سیستم برق‌ خودرو از چه قطعاتی تشکیل شده است؟

  • باتری: منبع برق خودرو است و کار ذخیره‌سازی برق را در این سیستم برعهده دارد.
  • دینام: تولیدکننده برق در خودرو است و در حقیقت انرژی مکانیکی را به الکتریکی تبدیل می‌کند تا باتری همیشه پر باقی بماند.
  • کوئل: وظیفه تقویت کردن برق باتری را برای استفاده شمع و ایجاد جرقه برعهده دارد.
  • دلکو: جریان برق ایجاد شده در کوئل را میان شمع‌های خودرو توزیع می‌کند و وظیفه قطع و وصل جریان را برعهده دارد.
  • شمع: ایجاد جرقه در پیشرانه خودرو برای ایجاد احتراق توسط شمع انجام می‌شود.
  • وایر شمع: همان سیم‌های عایق‌داری هستند که برق را به شمع‌ها می‌رسانند.
  • مدارهای الکتریکی: همان تقسیم‌بندی سیستم برق‌رسانی خودرو است که شامل مدارهای اصلی و فرعی می‌شود. مدارهای اصلی شامل مدار جرقه، مدار روشنایی و مدار شارژ است.
  • آفتامات: برق دینام برق منظمی نیست و نوسان دارد. آفتامات ولتاژ تولیدی دینام را منظم می‌کند.
  • فیوزها: برای جلوگیری از آسیب دیدن سیستم برق‌رسانی خودرو هنگام اتصالی‌ها و افزایش بیش از حد مجاز جریان عبوری استفاده می‌شوند.
  • کنترل‌کننده‌ها: وظیفه قطع و وصل جریان برق را در بخش‌های مختلف خودرو برعهده دارد.
  • سوکت‌ها: رابط بین مصرف‌کننده‌های برق در خودرو و سیم‌ها هستند.
